قبل سنوات عديدة عندما كنت في المدرسة تعلمت كيفية رسم المضلعات المنتظمة في حصة الرسم الفني، ولست متأكدًا إذا كان هذا الدرس لا يزال يدرس في هذه الأيام التي سيطرت فيها الحواسيب على كل شيء أم لا، لذا ها أنا أشارككم هذه المعلومة.
الأدوات التي كنت أستخدمها في الرسم كانت قديمة بعض الشيء وغير ثابتة، كما أنني كنت أرسم بدقة ليست مثالية، ولكن مع استخدام الفرجار وطاولة رسم مناسبة من شأنه أن يحسن الدقة بشكل كبير.

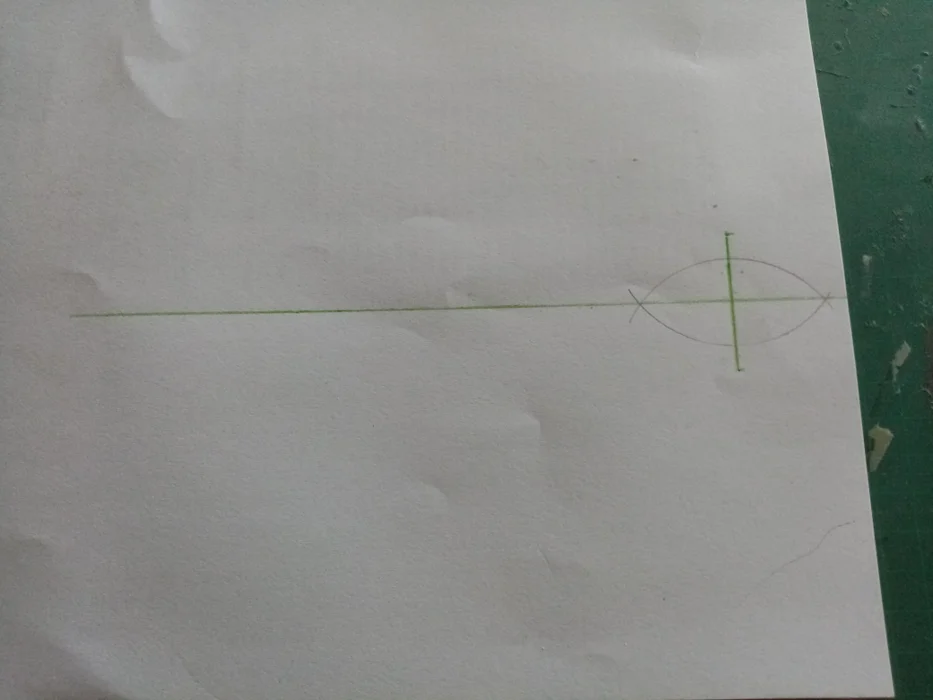

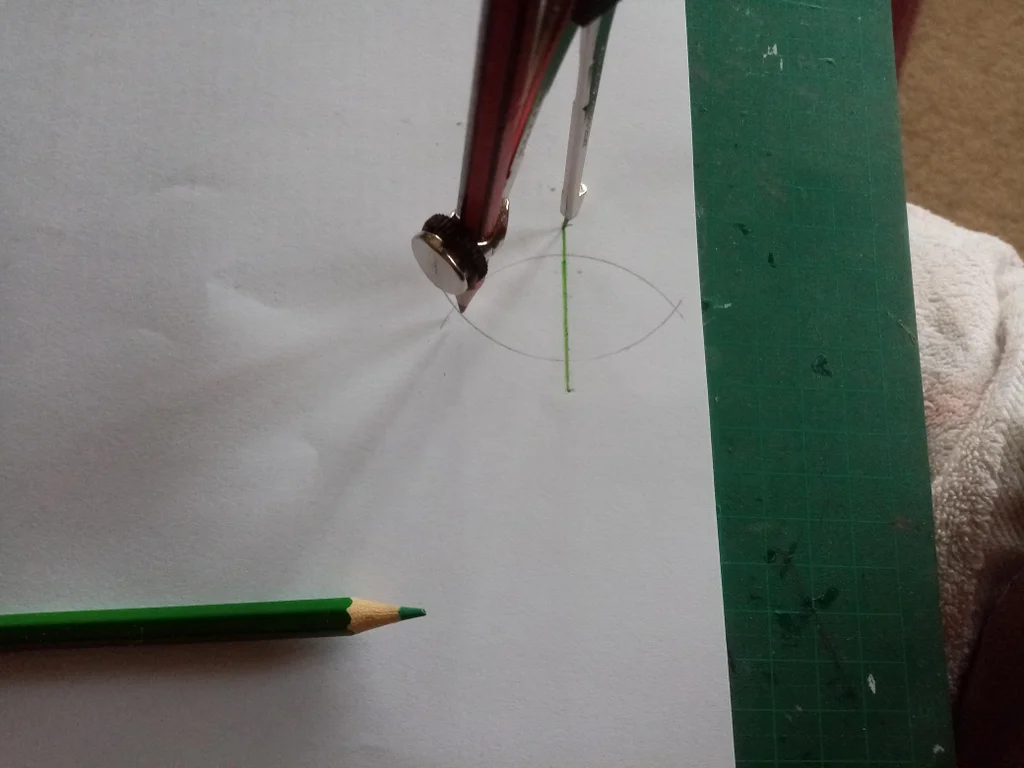

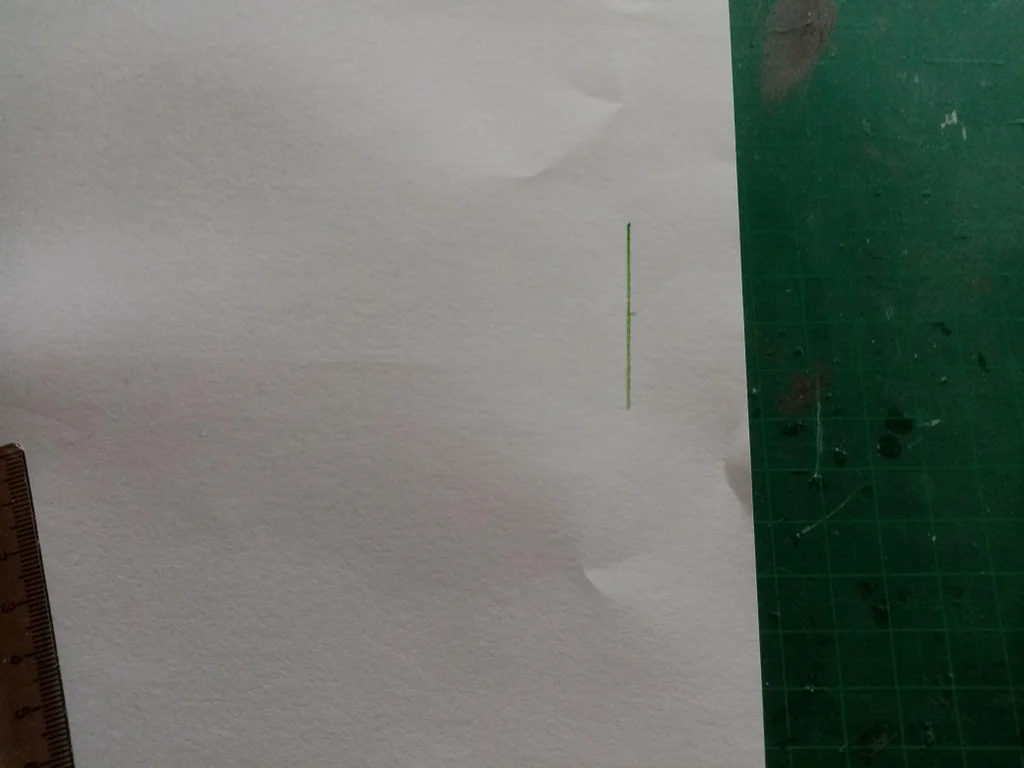

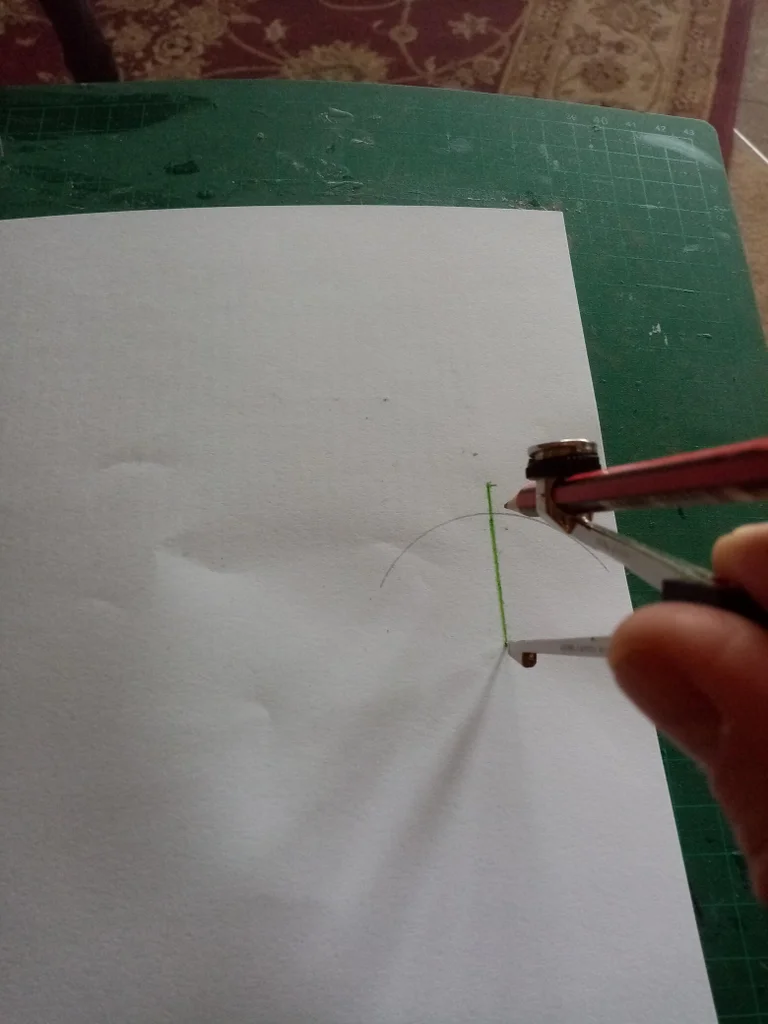

هذه الخطوات ستحدد لك مراكز الدوائر اللازمة لرسم مضلع سداسي الأضلاع (سداسي منتظم) أو مضلع رباعي الأضلاع (مربع).

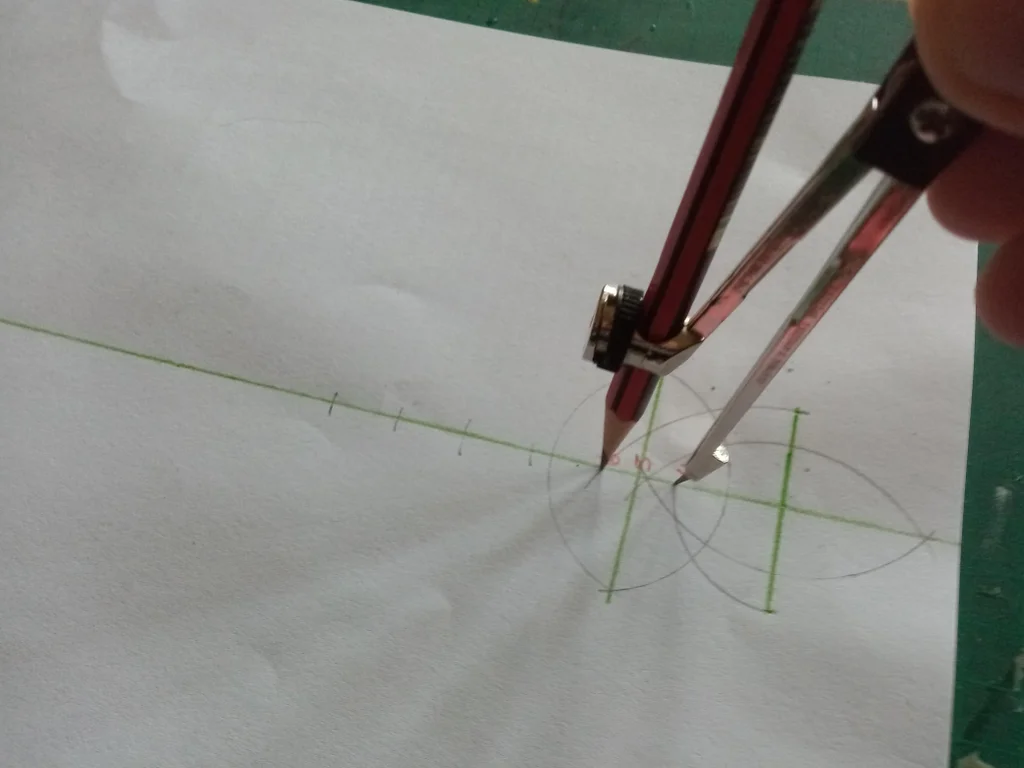

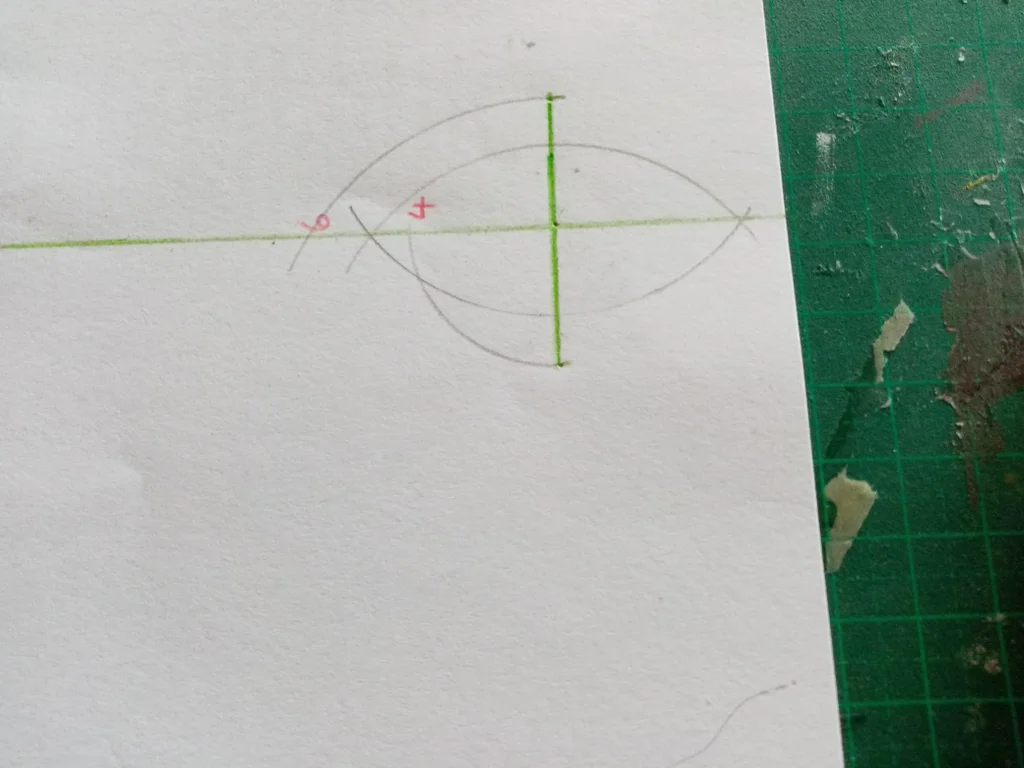

قمت بضبط الفرجار على المسافة بين النقطتين 4 و6 ثم قمت بتحديد نقاط متتالية على الخط العمودي لتحصل على النقاط 8،10،12 وغيرها، ثم باستخدام نفس المسافة قمت بتحديد نقاط من النقطة 5 لتحصل على النقاط 3،7،9،11 وغيرها، وهنا أيضًا يمكنك استخدام المسطرة لهذا الغرض.

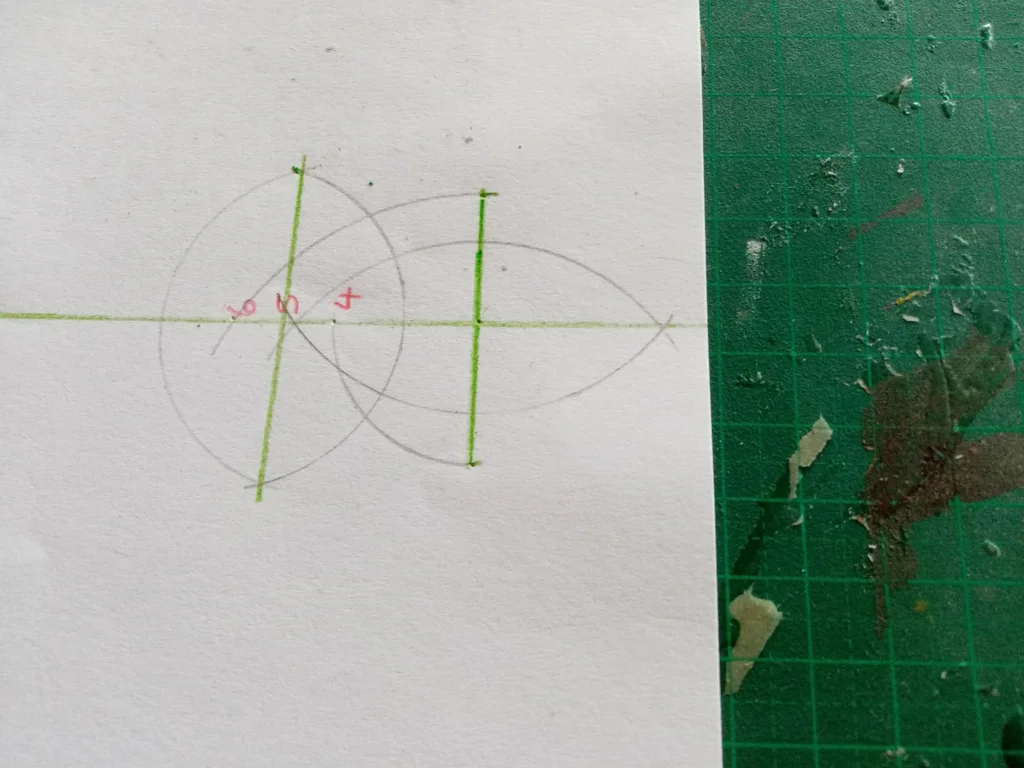

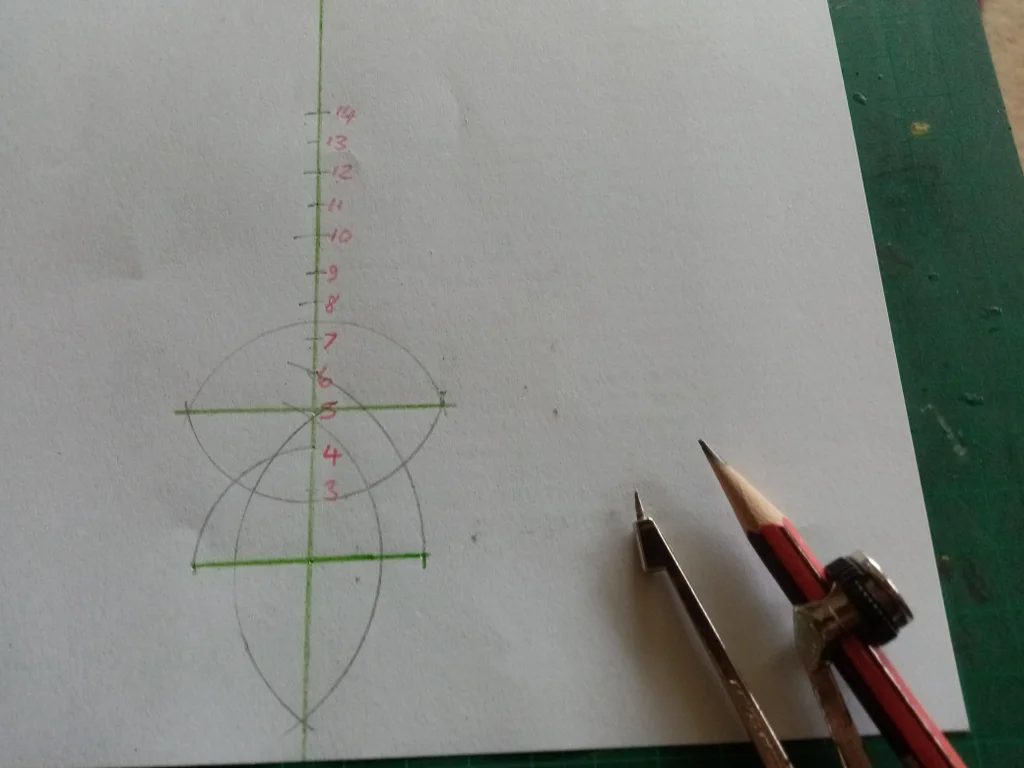

ثم قمت بترقيم جميع النقاط، فقط للتوضيح في هذا الدليل.

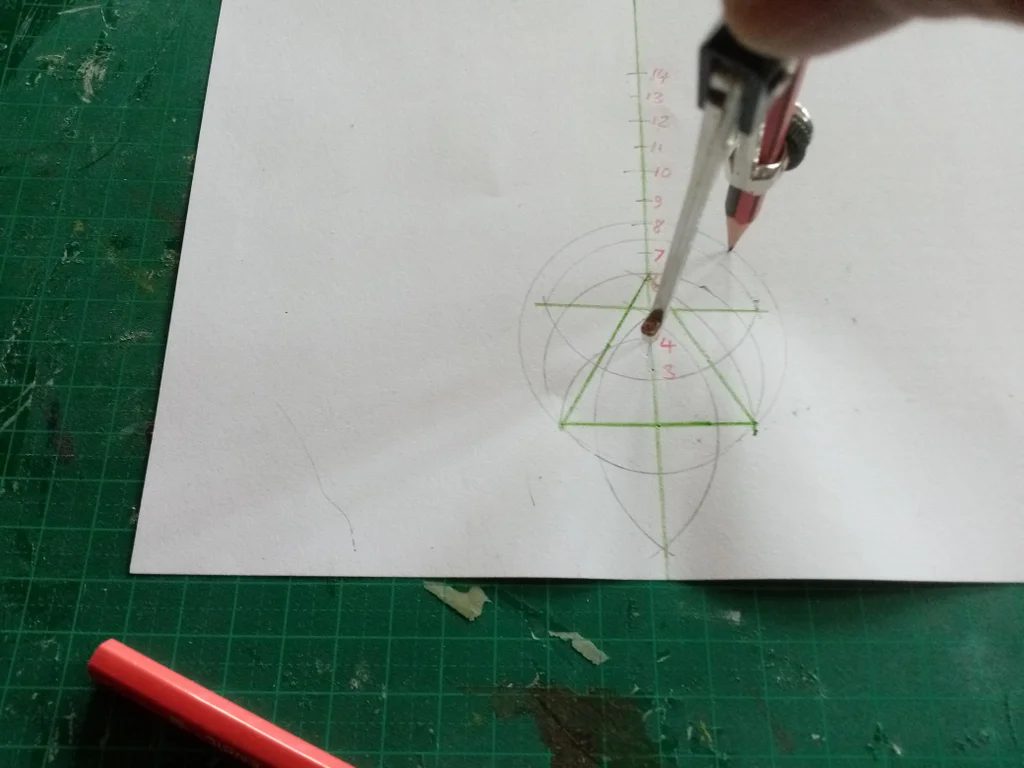

ضع رأس الفرجار على الرقم المقابل لعدد أضلاع المضلع الذي تريد رسمه، في الصورة الأولى وضعته على الرقم 3 لرسم مثلث.
ثم افتح الفرجار بحيث يكون القلم عند أحد طرفي الخط الأساسي، ثم ارسم دائرة.
والآن اضبط الفرجار على طول الخط الأساسي (في هذه الحالة 40 ملم) ومع وضع رأس الفرجار على أحد طرفي الخط الأساسي، ارسم قوساً يتقاطع مع الدائرة (في هذه الحالة سيكون عند النقطة 6 على الخط العمودي).
ثم قم برسم خط من كل طرف من طرفي الخط الأساسي إلى هذه النقطة وسوف تحصل على مثلث متساوي الأضلاع.
في هذه الحالة ضع رأس الفرجار عند النقطة 4.
ثم افتح الفرجار بحيث يكون القلم عند أحد طرفي الخط الأساسي، ثم ارسم دائرة أخرى.
بعد ذلك اضبط الفرجار على طول الخط الأساسي (هنا 40 ملم) ومع وضع رأس الفرجار على أحد طرفي الخط الأساسي، ثم ارسم قوسًا يتقاطع مع الدائرة.
بعد ذلك قم بتقسيم محيط الدائرة إلى أربعة أقسام متساوية بطول 40 ملم لكل منها، ثم قم بتوصيل النقاط معًا لتحصل على مربع.
استمر بنفس الطريقة للنقاط التالية:
حيث أنه نظريًا يمكنك الاستمرار في رسم مضلعات بعدد أكبر من الأضلاع كما تريد.

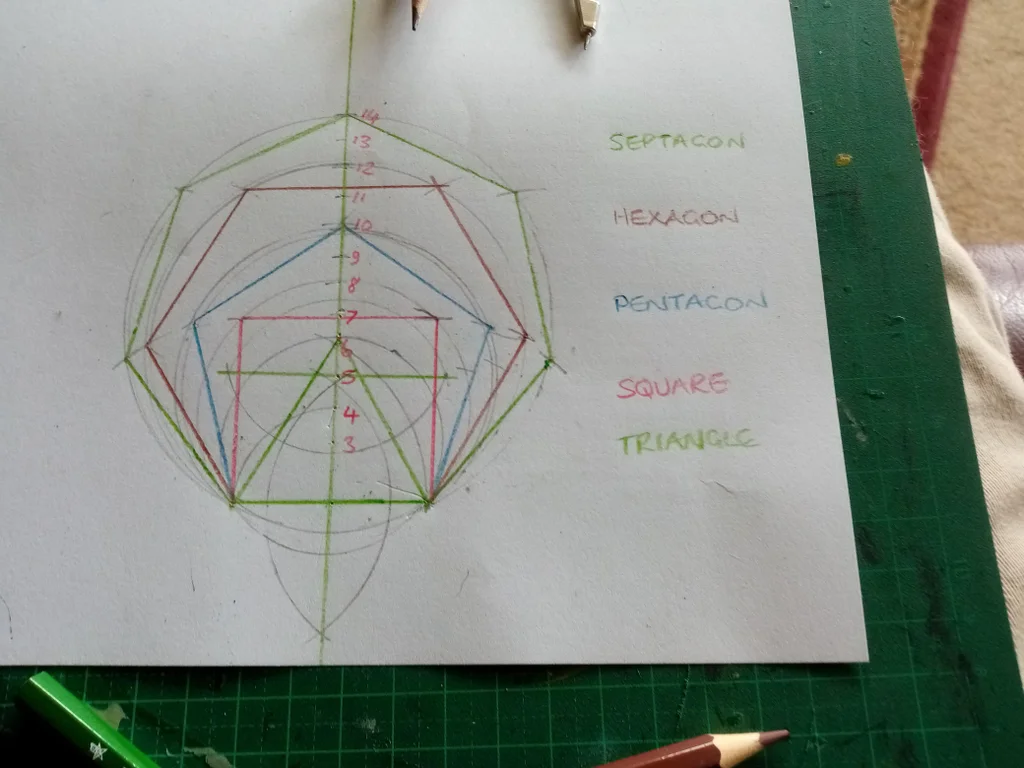

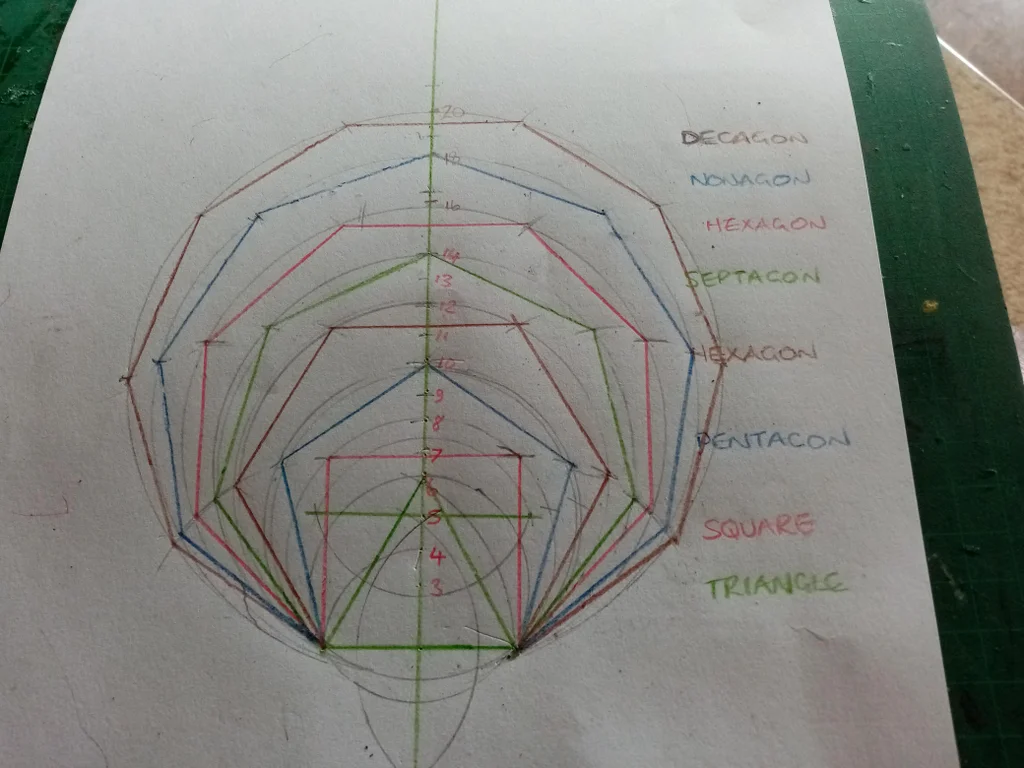

وأخيراً فإن هذه الطريقة تتيح لك رسم أي مضلع منتظم بدءًا من المثلث وحتى المضلعات ذات الأعداد الكبيرة من الأضلاع، وكل ذلك باستخدام نفس المبادئ الأساسية للرسم الهندسي.
