القدمة ذات الورنية أو الفرجار الورني هو أداة تستخدم لقياس أبعاد الأجسام بدقة عالية، ويستخدم بشكل شائع في التصميم ثلاثي الأبعاد والتصنيع، حيث يساعدك الفرجار الورني على قياس طول الجسم وعرضه وارتفاعه.
وبينما يمكنك إجراء هذه القياسات باستخدام المسطرة، إلا أن الفرجار الورني يتميز بقدرته الفائقة على قياس الأبعاد التي تواجه المسطرة صعوبة في قياسها، مثل الأجسام المستديرة كالكرة أو المصباح الكهربائي.
كما يتميز الفرجار الورني بقدرته على قياس الفتحات الداخلية للأجسام بدقة متناهية، مثل قياس الجزء الداخلي لكأس الشراب.
يعد الفرجار الورني أداة مثالية لقياس أبعاد الأجسام بحيث يمكنك إعادة تصنيعها في برامج النمذجة ثلاثية الأبعاد مثل تنكركاد، وقد ترغب في القيام بذلك لإنشاء نموذج لشيء تمتلكه بهدف تصميم أداة تكيف مخصصة له، كما يمكن استخدامه في نمذجة المشاهد ثلاثية الأبعاد، أو ببساطة قد ترغب في تحسين مهاراتك في النمذجة ثلاثية الأبعاد من خلال إعادة إنشاء شيء ما بدقة.

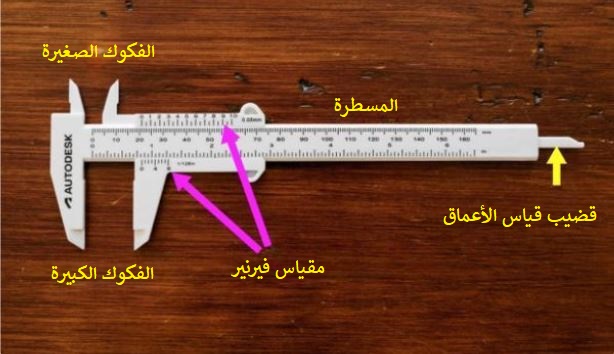

يتكون الفرجار الورني من عدة أجزاء أساسية:
الفكوك الكبيرة:
تستخدم لقياس الأجزاء الخارجية للأجسام.
الفكوك الصغيرة:
تستخدم لقياس الأجزاء الداخلية للأجسام.
مسبار العمق (قضيب قياس الأعماق):
يستخدم لقياس عمق الفتحات داخل الأجسام (أو ما شابه ذلك).
المسطرة الرئيسية (المقياس الرئيسي):
وهي مثل المسطرة التقليدية، تستخدم لقياس الأجسام إما بوحدة البوصة (النظام الإمبراطوري) أو المليمتر (النظام المتري).
مقياس فيرنير (Vernier Scale):
عند الحاجة إلى قياسات دقيقة للغاية يوفر هذا المقياس قراءات دقيقة تتجاوز قدرات المسطرة الرئيسية بمفردها، ولن يتم شرح استخدام هذه الميزة في هذا الدليل التمهيدي.

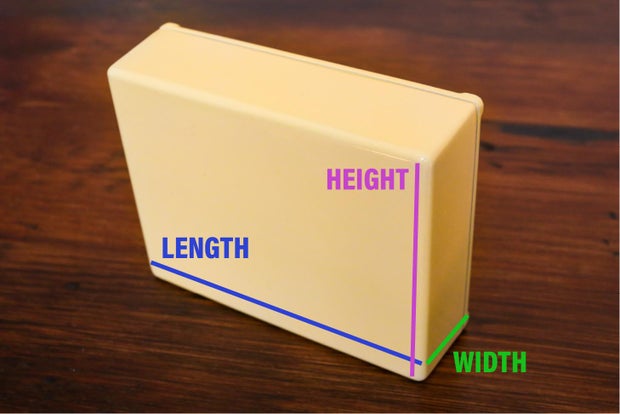

لقياس جسم مستطيل ثلاثي الأبعاد: فكما يوحي الاسم يتمتع الجسم ثلاثي الأبعاد بثلاثة أبعاد نحتاج إلى قياسها: الطول والعرض والارتفاع.
اختر أحد جوانب الجسم الذي تعتبره الطول، وسوف يكون هذا هو الجانب الأول الذي نقيسه.

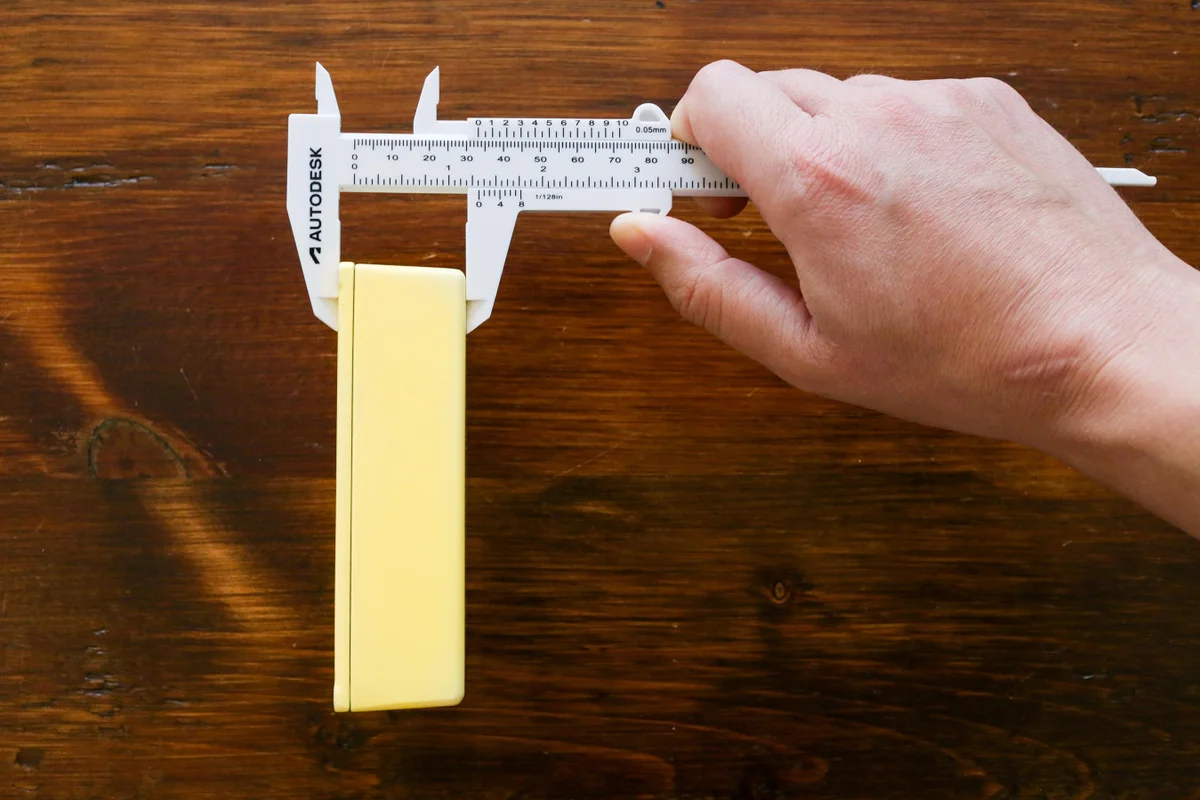

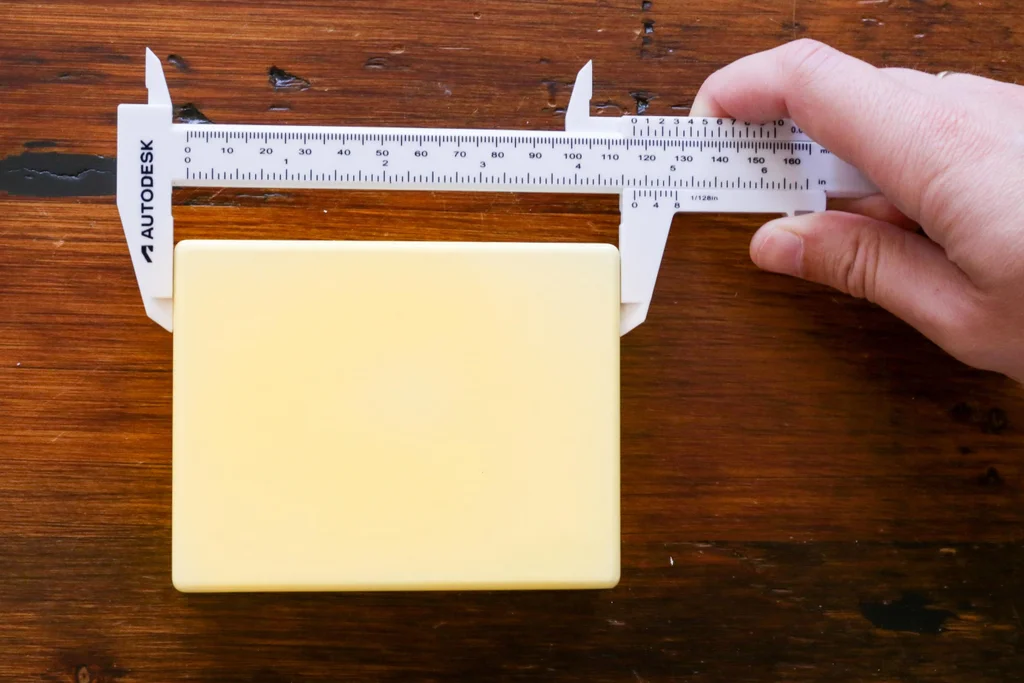

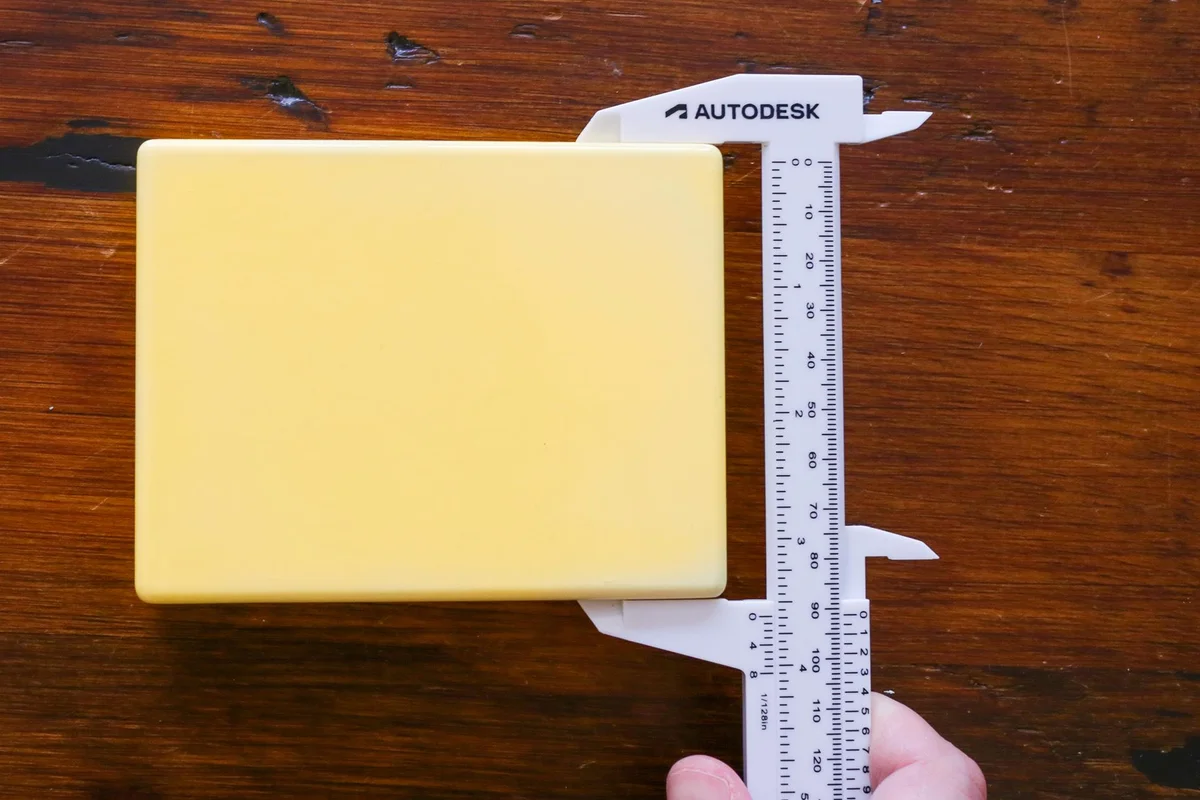

افتح الفكوك الكبيرة للفرجار ثم أغلقهما برفق على الجسم.

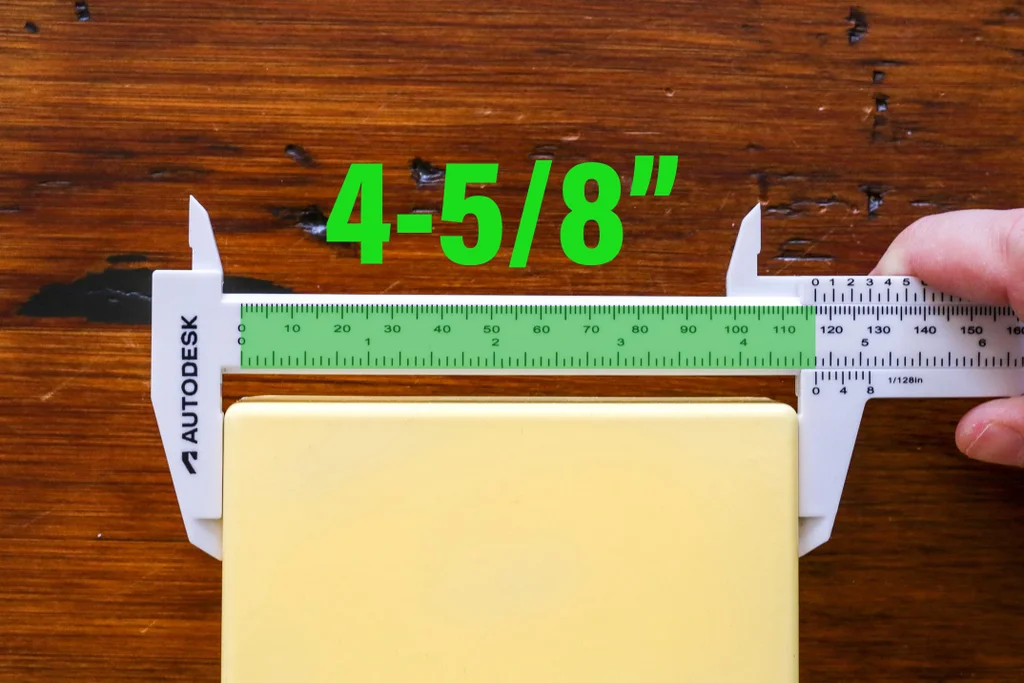

يمكنك قراءة قياس الطول بمقارنة المسافة بين علامة الصفر على المقياس الرئيسي وعلامة الصفر على مقياس فيرنير، وفي هذه الحالة يبلغ طول الصندوق 4-5/8" بوصة.
كرر هذه العملية لقياس البعدين الآخرين (العرض والارتفاع) للصندوق.
أبعاد الصندوق أعلاه هي: الطول 4 و5/8 بوصة × العرض 1 و5/16 بوصة × الارتفاع 3 و5/8 بوصة.
للتعمق أكثر:
ما هي أبعاد الجسم بوحدة المليمتر؟

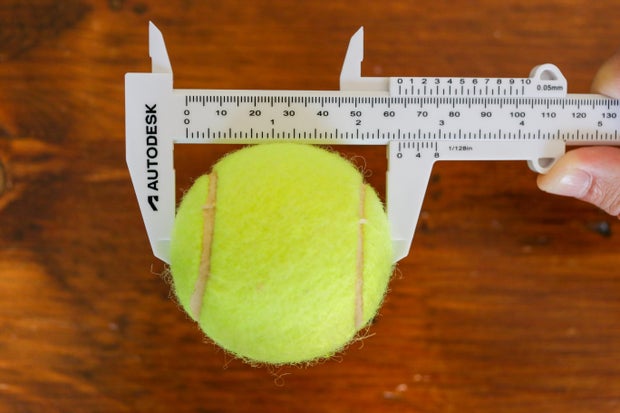

يتم قياس الأجسام الدائرية بنفس الطريقة الأساسية المستخدمة في القياسات السابقة، ومع ذلك عند قياس كرة فإنك تحتاج فقط لقياس بعد واحد لمعرفة قطرها، حيث أن قطر الكرة يبقى ثابتًا بغض النظر عن النقطة التي تقيس منها.

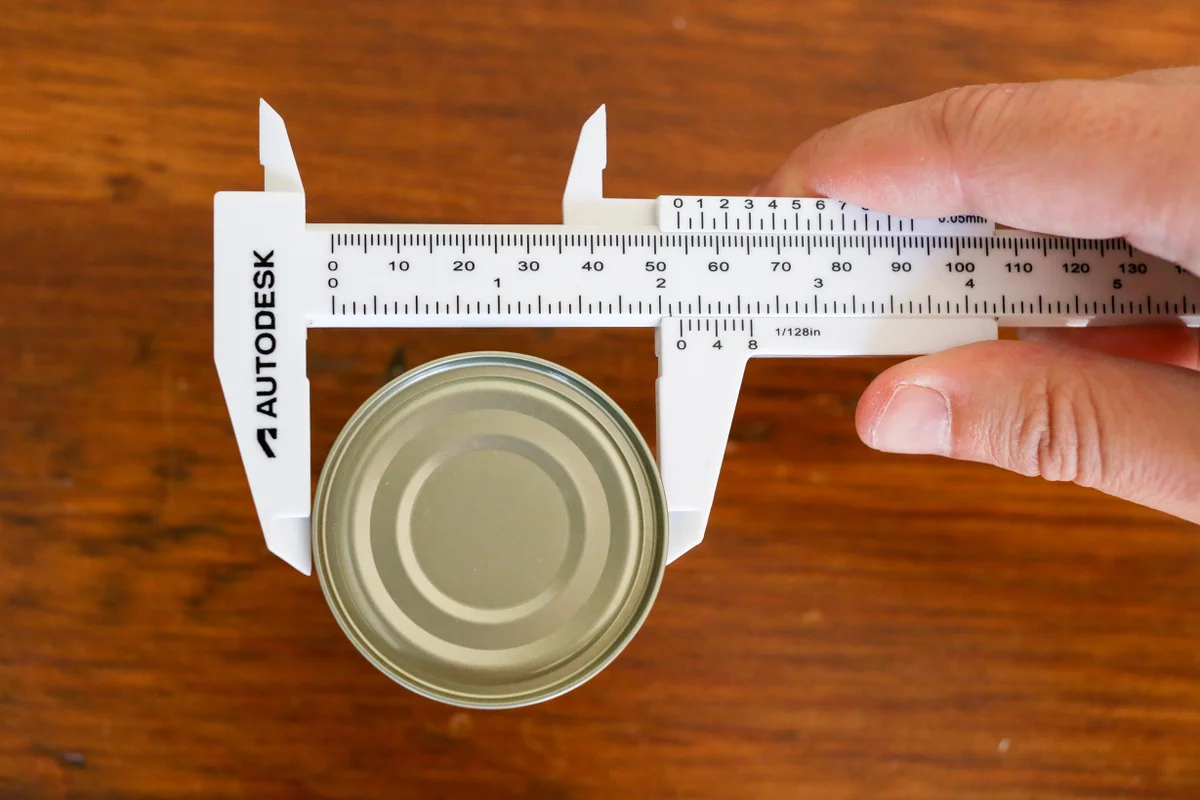

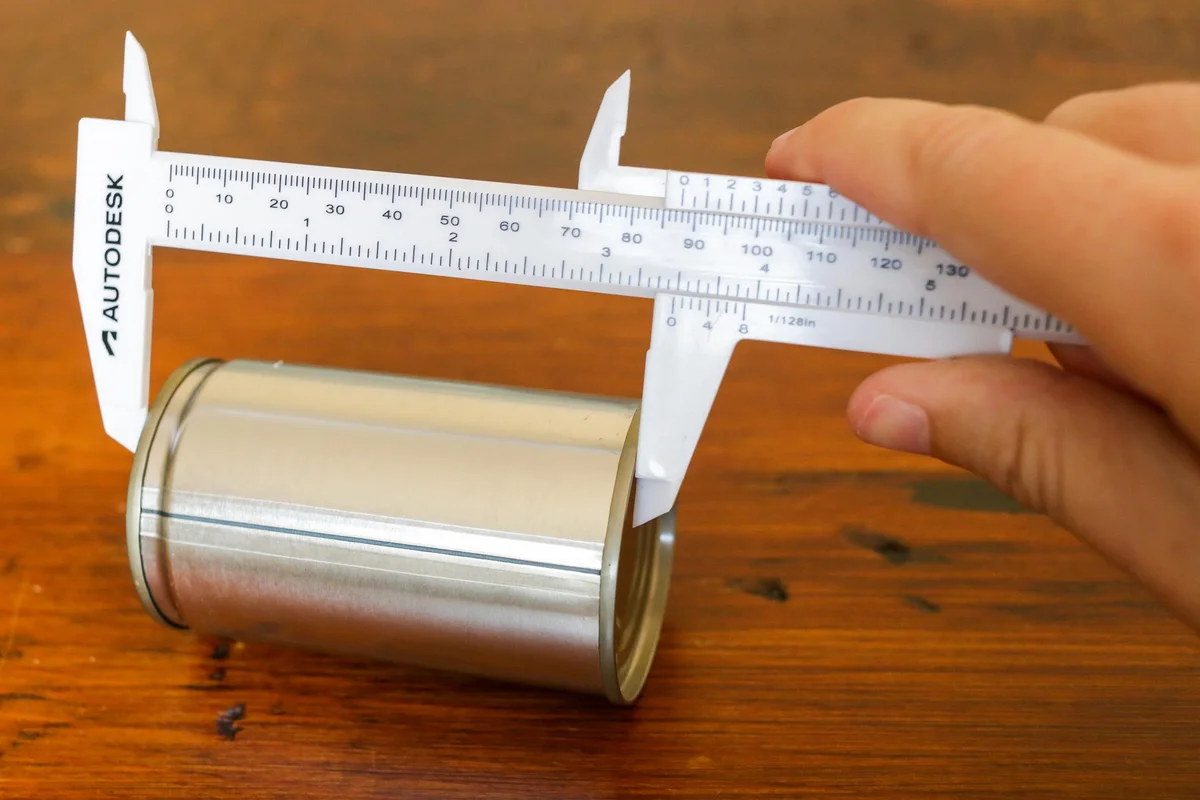

لقياس جسم أسطواني مثل علبة معدنية ستحتاج إلى قياس بعدين: الأول هو قطر الأسطوانة، والثاني هو ارتفاعها، والسبب في ذلك أن طول وعرض الأسطوانة لهما نفس القيمة، بينما قد يختلف ارتفاعها.
هناك طريقتان لقياس الأبعاد الداخلية:

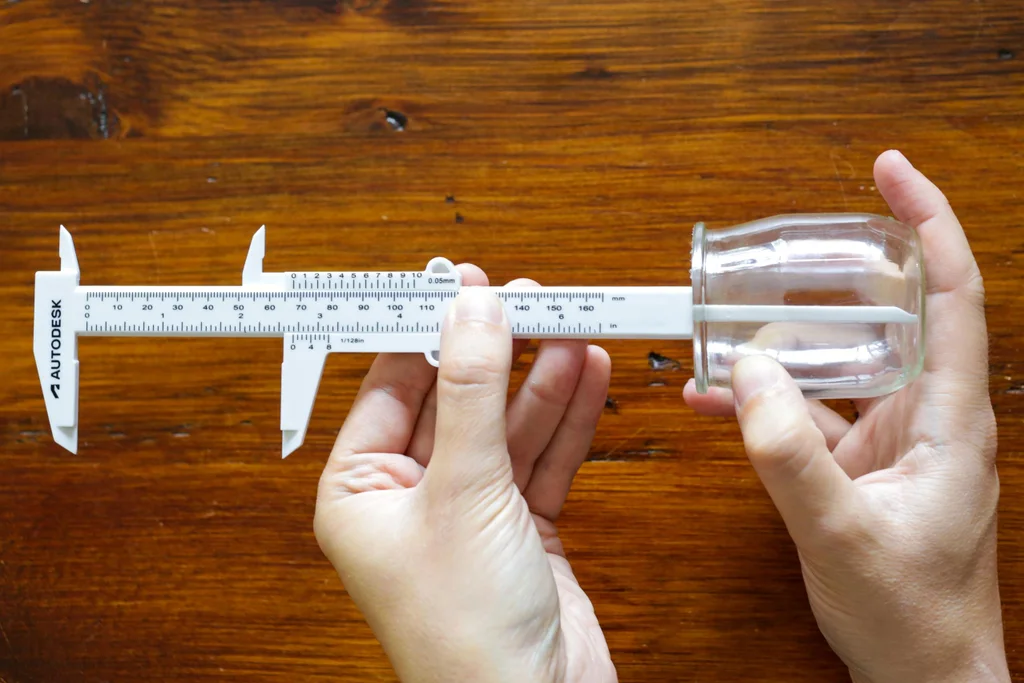

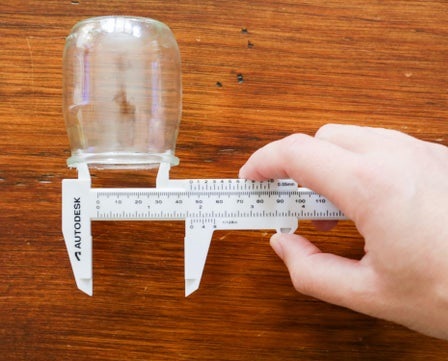

استخدام الفكوك الداخلية: هذه الطريقة مثالية عندما تريد قياس طول فتحة كبيرة، حيث يمكنك ببساطة وضع الفكوك الداخلية على كل حافة من حواف الفتحة لقياس المسافة بينها.
استخدام مسبار العمق (قضيب قياس الأعماق): هذه الطريقة هي الأفضل عندما تريد قياس عمق ثقب، ولتنفيذ هذا القياس ضع قاعدة الفرجار على حافة الثقب، ثم أنزل قضيب قياس العمق حتى يصل إلى القاع.

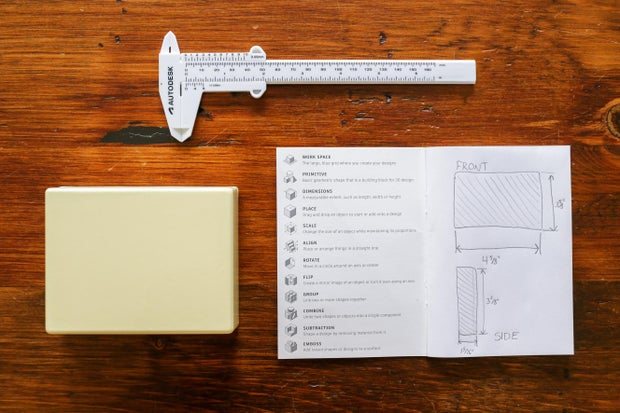

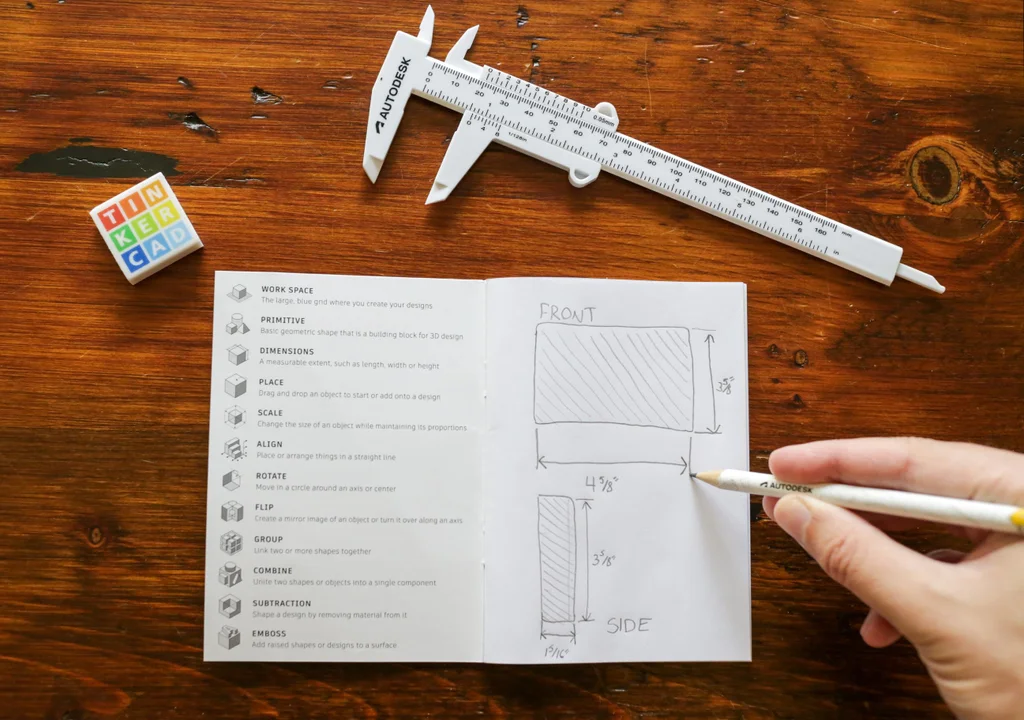

أسهل طريقة لتسجيل القياسات هي تدوينها على الورق، وللتبسيط سوف نتدرب على الصندوق الصغير الذي قمنا بقياسه سابقًا، فإن الفكرة هنا هي عمل رسم تقريبي للجسم الذي تحاول قياسه، فإنك لن تحتاج لأن تكون فنانًا محترفًا، فالأهم هو أن تكون القياسات صحيحة وأن تفهم ما رسمته إذا نظرت إليه لاحقًا.

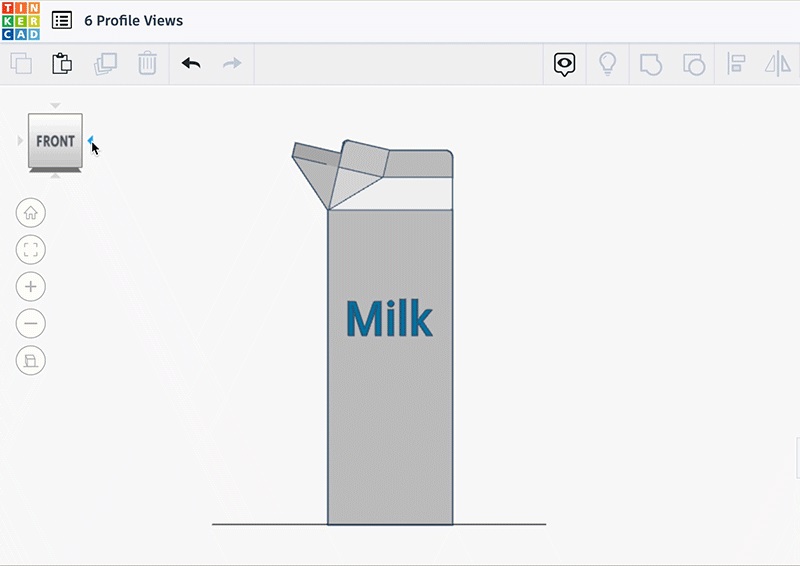

ولتسجيل القياسات سنبدأ برسومات المظهر الجانبي ثنائية الأبعاد، فإن هذه هي الأشكال التي تراها إذا نظرت إلى جانب واحد من الجسم مباشرة من أي من جوانبه، حيث أن هناك ستة مناظر جانبية مختلفة تشمل الأمامي، الخلفي، العلوي، السفلي، الأيمن والأيسر.
الميزة في المناظر الجانبية أنه حتى لو لم تكن جيدًا في الرسم فيمكنك على الأرجح رسم الشكل ثنائي الأبعاد للجسم.
وفي دفتر الملاحظات نقوم باستخدام الرسومات الجانبية وخطوط الأبعاد لتسجيل قياسات الجوانب الثلاثة للصندوق الأصفر، ومن المهم ملاحظة أنه بما أن كل منظر جانبي هو ثنائي الأبعاد، فأنت تحتاج دائمًا إلى منظرين جانبيين مختلفين على الأقل لتسجيل الأبعاد الثلاثة كلها.

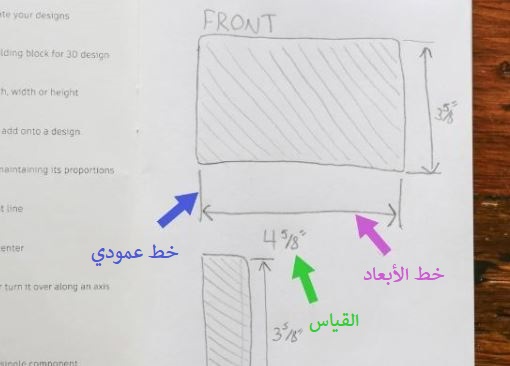

لرسم خط الأبعاد: قم ببساطة برسم خطًا مستقيمًا بنفس طول ما تقيسه وضع أسهمًا في كل طرف، ويمكنك أيضًا رسم خطوط عمودية من رؤوس الأسهم إلى حافة ما تقوم بقياسه لتوضيح ما يقيسه خط البعد.

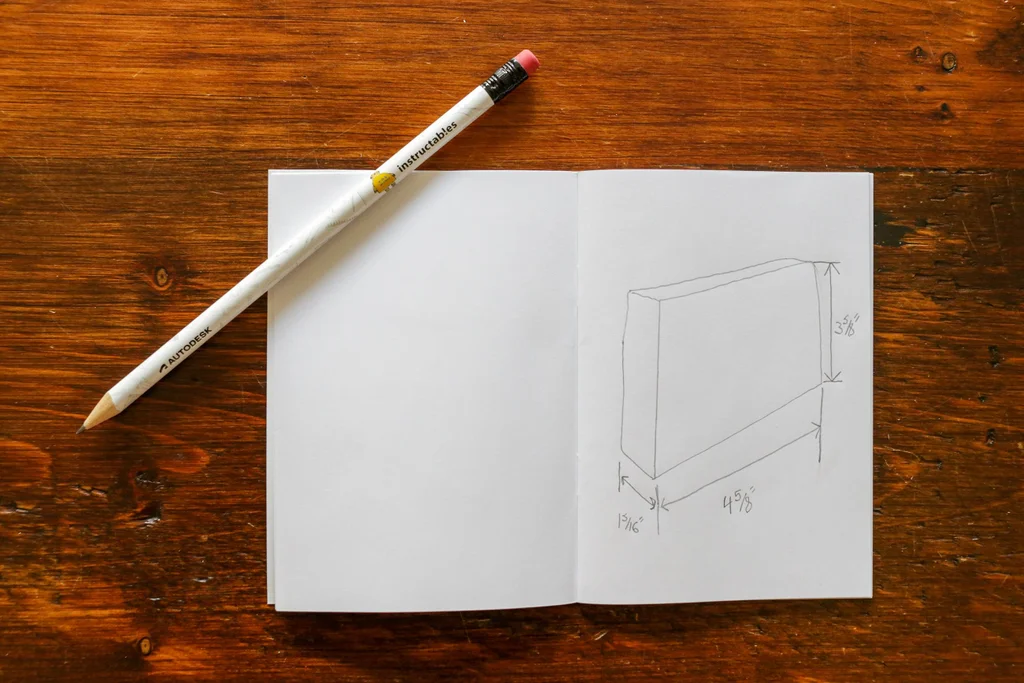

هناك طريقة أخرى سريعة لتسجيل جميع أبعاد المجسم الخاص بك على الورق وهي رسمه باستخدام منظور ثلاثي الأبعاد، وعندما تفعل ذلك فإنه يمكنك تسجيل جميع أبعادك دفعة واحدة.

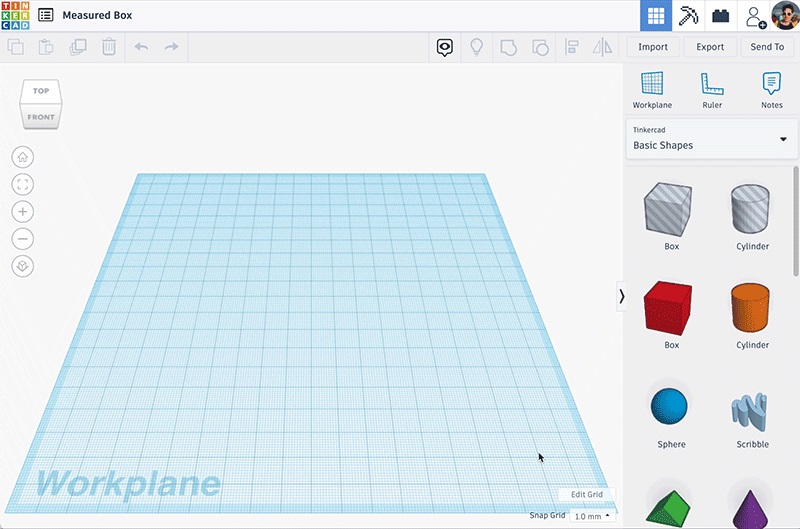

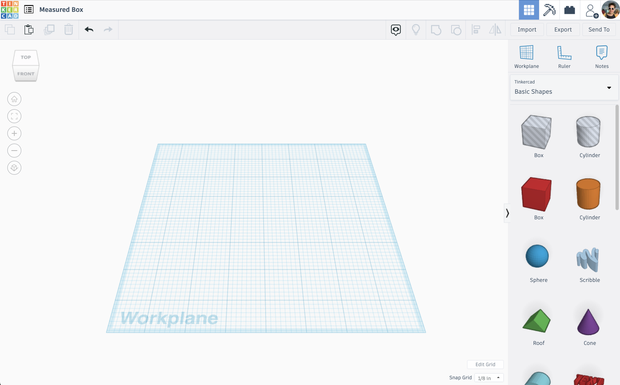

لتحويل ما قمت برسمه على الورق إلى الحاسوب، قم بفتح برنامج Tinkercad وأنشئ تصميمًا ثلاثي الأبعاد جديدًا وأعطه أي عنوان تريده، وبالنسبة لي قد أطلقت على تصميمي اسم "الصندوق المقاس".
إذا كنت تعمل بوحدة البوصات، انقر على زر "Edit Grid" (تحرير الشبكة) في الأسفل وغير الوحدات من المليمترات إلى البوصات، أما إذا كنت تعمل بالمليمترات فيمكنك تخطي هذه الخطوة.
أولاً: إضافة الشكل:

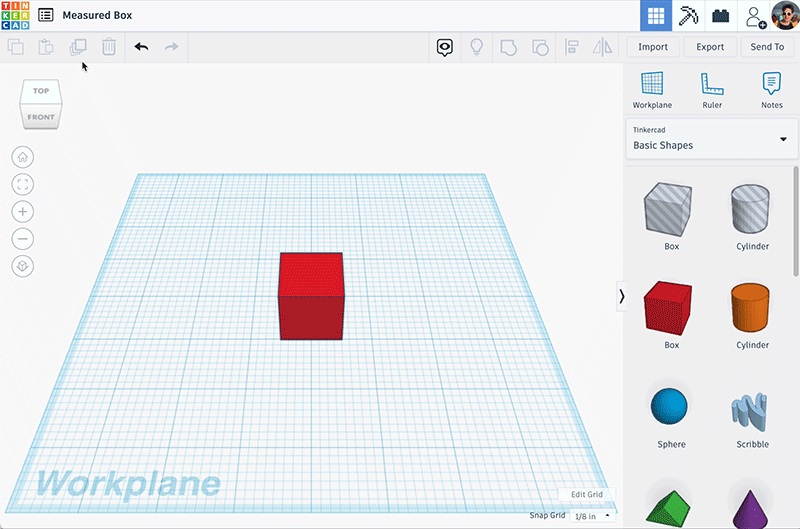

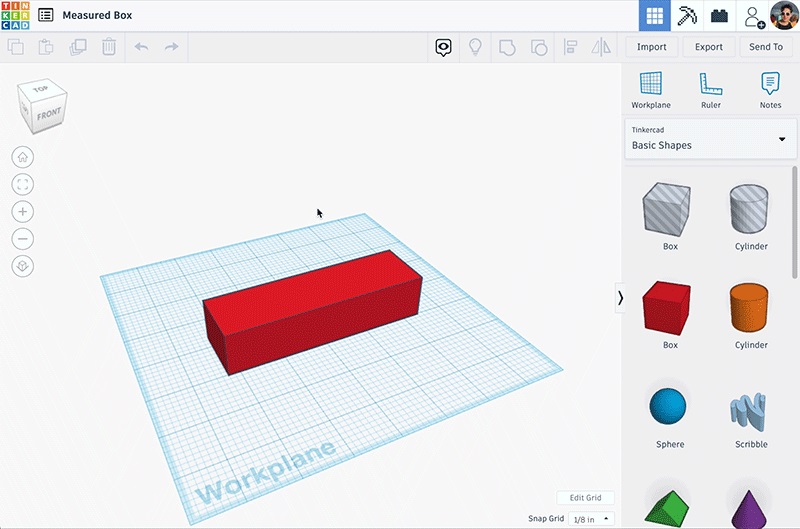

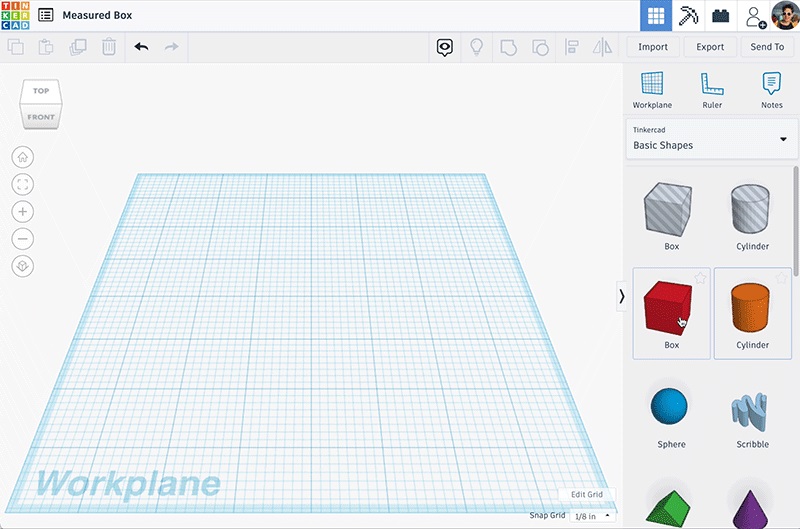

اختر شكل "صندوق" من لوح الأشكال وضعه على لوح العمل.
ثانياً: إدخال القياسات:
تحويل الكسور إلى أعداد عشرية:
ستحتاج لتحويل القياسات من كسور إلى أعداد عشرية (إذا لم تكن قد فعلت ذلك بالفعل).
على سبيل المثال: 5 و5/8 بوصة تصبح ٤٫٦٢٥ بوصة.
يمكنك تحويل 5/8 إلى عدد عشري بقسمة 5 على 8 باستخدام الآلة الحاسبة.
ضبط الارتفاع:

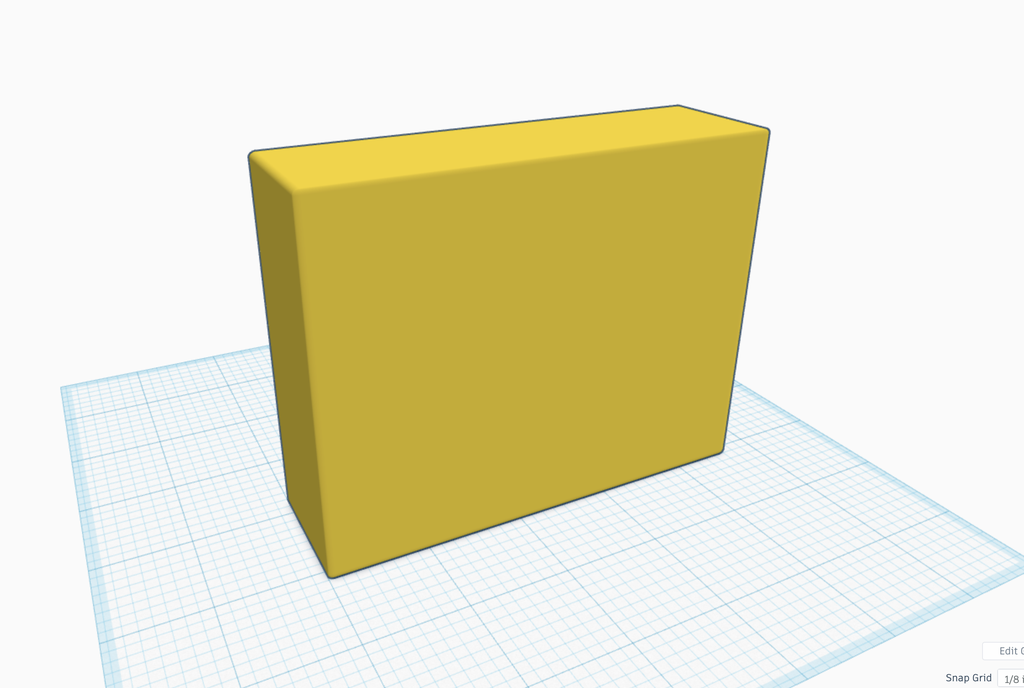

لمسات نهائية:
الآن يجب أن يبدو الصندوقان متشابهين تقريبًا.
